赫斯曼溫度變送器

概述

主要特點

• 結構小巧、安裝方便。

• 高穩定性、高可靠性。

• 耐震，抗射頻干擾。

• 高精度、全不銹鋼結構。

• 抗干擾強、長期穩定性好。

• 量程范圍寬。

外形尺寸及安裝

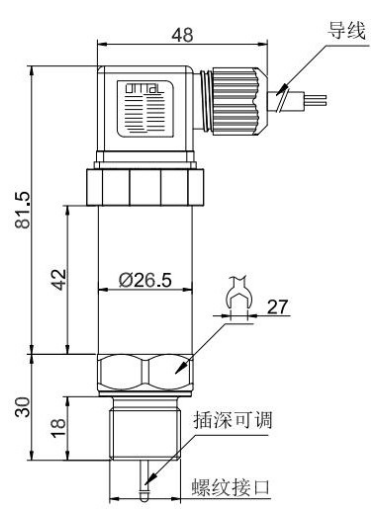

^{4～20mA 輸出赫斯曼溫度}

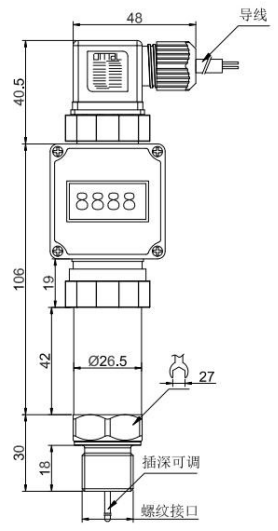

^{4～20mA 輸出赫斯曼溫度帶顯示}

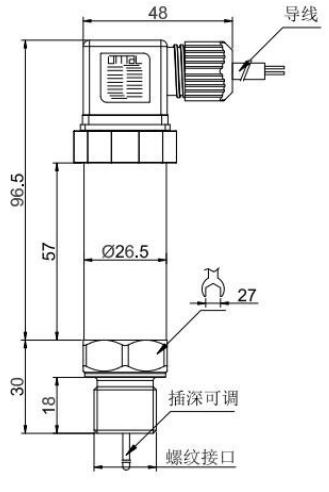

^{RS485 輸出赫斯曼溫度}

技術參數

1. 電源：
   4~20mA 輸出：（9~30）V
   RS485 輸出：（5~30）V

2. 輸出：4~20mA、RS485

3. 準確度：0.5 級

4. 量程范圍：（-50-200）℃

5. 環境溫度：（-40~85）℃

6. 儲存溫度：（-40~85）℃

7. 絕緣電阻：20MΩ/250VDC

8. 絕緣強度：500V

9. 防護等級：IP65

10. 響應時間：≤15s（上升到 90%FS）

11. 負載電阻：(U-9V)/0.02A，U:供電電壓

電氣連接

赫斯曼結構電氣連接如下圖:

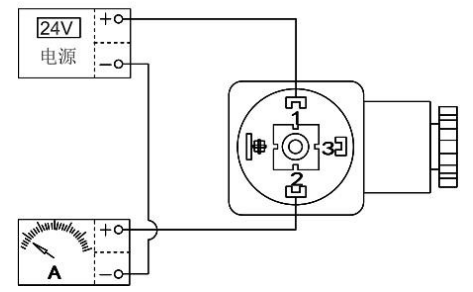

^2線電流

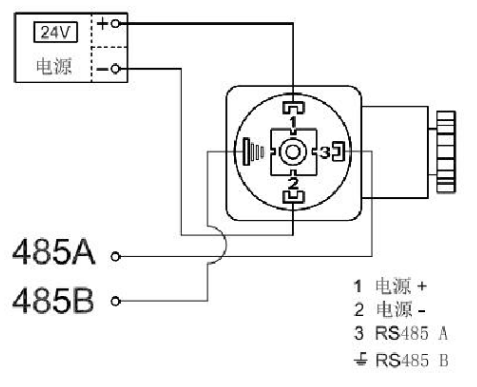

^RS485輸出

直接引線結構電氣連接:

_電流：

• 紅線：電源正

• 綠線：電流輸出

_RS485：

• 紅線：電源正

• 白線：電源負

• 綠線：RS485+

• 黃線：RS485-

使用與安裝

1. 溫度變送器應安裝時應盡量避免震動和沖擊。

2. 溫度變送器可直接安裝在測量點上。連接螺 紋：M20*1.5、G1/2、G1/4、M14*1.5。特殊螺紋或法蘭 請聯系業務員。

3. 變送器適用于各種一般腐蝕性液體及氣體。對于強腐蝕性介質，需耐強腐蝕結構，按特殊要求訂貨。

4. 信號不要與其它電源線一起通過線管或明線 槽，也不可在大功率設備附近穿過。

溫度變送器安全說明

1. 變送器有密封接頭處不得松動，必須保持可靠 密封。

2. 變送器必須按規格使用，不同類型不能互換。

3. 搬運與安裝變送器時應小心謹慎，避免碰撞而影響電路的性能。

4. 在產品安裝使用中如遇到問題請與我公司聯 系，在產品發生異常時，請不要擅自打開進行修理，應及時與廠家聯系。

5. 本產品禁止使用在防爆場合。

注意事項

1. 該變送器使用在對硅和不銹鋼（或鋁合金）無腐蝕的介質中。

2. 變送器的背端不能接觸導電性、腐蝕性液體或 氣體。

3. 傳感器后端引線不能進水。

4. 使用時請嚴格按注意事項執行，否則后果自負。

Modbus 地址和舉例

硬件接口

采用 RS485 串行接口

出廠默認串口參數：波特率：9600bps（1200、2400、4800、9600、19200、38400、57600、115200bps 可調）

通訊協議

所有報文格式符合《GBZ 19582.1-2004 基于Modbus 協議的工業自動化網絡規范 第 1 部分：Modbus 應用協議》。

根據設備功能，目前設備支持的 MODBUS-RTU 協議功能碼有：03H04H06H10H。

寄存器地址分配及詳細說明

質保及售后服務

本公司向客戶承諾，本儀表供貨時所提供的硬件附件在材質和制造工藝上都不存在缺陷。

從儀表購買之日開始計算，質保期內若收到用戶關于此類缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維護或者免費更換，對所有非定制產品一律保證 7 天內可退換。

免責聲明

在質保期內，下列原因?qū)е庐a(chǎn)品故障不屬于三包服務范圍：

_{(1)客戶使用不當造成產品故障。
(2)客戶對產品自行拆解、修理和改裝造成產品故障。}

售后服務承諾：

_{(1)客戶的技術疑問，我們承諾在接收用戶疑問后 2 小時內響應處理完畢。
(2)返廠維修的儀表我們承諾在收到貨物后 3 個工作日內出具檢測結果，7 個工作日內出具維修結果。}

注意

_{本手冊內容我們力求正確無誤，如果您發現有誤，請與我們聯系。
本手冊內容嚴禁轉載、復制。
如無防爆標識、產品禁止使用在防爆場合。}
